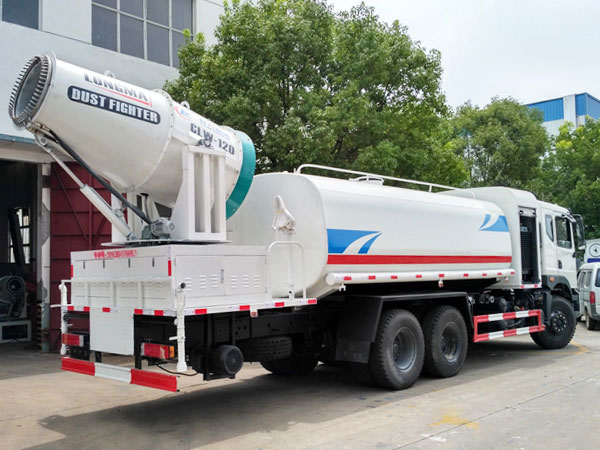

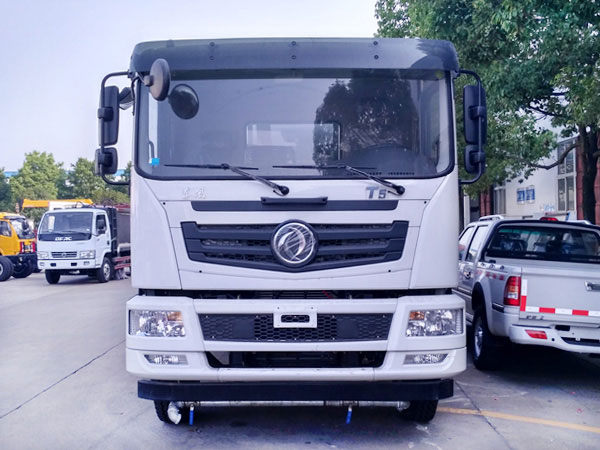

东风后双桥多功能抑尘车壹台:底盘采用东风原厂后双桥底盘,康明斯210-245马力发动机,陕齿八档变速箱,10.00钢丝胎带备胎,原装空调,ABS,行驶记录仪,有环保,有免征,整车不超重不超尺寸。上装配置:罐体容积15-17吨,罐体为椭圆罐,罐体内部做防腐,主管路镀锌,工作平台,采用亿丰60/90大流量水泵,消防接口可自流,音乐喇叭,100米喷雾机组。

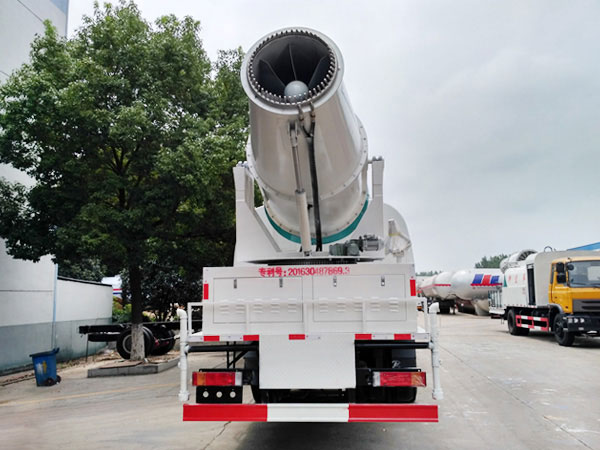

喷雾机配置:CLW-120型,副发动机为150KW柴油发电机组(山东潍坊发电机组),万科 18.5KW不锈钢多级离心泵,55KW风扇电机功率。无线遥控操作,及手动操作.雾化距离100米(室内静风射程)实际射程:(雾化射程会受湿度、温度、风速等各方面天气因素的影响,另外天气干燥地区一部分在空中被蒸发掉)。带随车工具及相关手续。
罐体总成
序号 | 内容 |
1 | 采用椭圆罐体,容积15-17m3;罐体尺寸((含封头长度))。罐体外形设计保证整车协调。 |
2 | 封头采用5mm的钢板,筒体采用4mm厚的钢板, 钢板厚度负偏差应符合相应国家标准。 |
3 | 罐内设1个防波板,钢板厚度3mm,防波板与罐体连接应牢固。 |
4 | 操作手柄可在室外操作,无线操作可达300米。 |
5 | 配置CLW-120型喷雾机 柴油发电机组150KW,射程100米. |
6 | 罐体上部装设二个带呼吸罐口,直径为Φ500 mm,便于人员进入罐内清理污垢;罐口加装密封圈。 |
7 | 加装前喷后洒系统, 管路系统中,主管路采用φ76×4无缝钢管,洒水管路为2”无缝钢管,洒水管路阀门采用不锈钢材料,其它阀门采用铝合金材料,前喷和后洒均可自动操控。管路所有阀门的质量均要保证。具有可靠耐用、密封性好,操作灵活。泵进口加装过滤器。 |
8 | 后洒:后部左右各安装一个圆柱喷头;各个进出水孔及操作部位要有指示说明,保证喷嘴喷出的水为均匀的扇面形。自动控制采用驾驶室内撬板开关控制,并粘贴标识,操作按钮固定牢固。 |
9 | 10米消防水带配接头,一支消防喷枪; 泵出口管路上安装自流阀和消防接口阀(接口密封垫圈应进行加强处理)、精度等级不低于1.6级的压力表;罐体单侧前加装自流排水口,带阀门和消防接口,两侧面各增加一个加水管口带阀门和消防接口,后平台向上的管路上加装球阀、接头(连接消防卷盘用),罐体两侧做包边处理,没有管箱。 |
10 | 安装洒水车音乐喇叭。固定位置合理并牢固可靠。 |
11 | 车辆后部加装操作平台,平台上安装高压水炮,高压炮竖管采用U型螺栓固定,防止喷水时产生冲力,罐体后部加装上下扶梯,罐体顶部围板形式。保证人员在罐顶作业时的安全。 |
12 | 罐体与罐座应加装衬板,所有焊缝应均匀,外部焊缝均为满焊,采用断焊的要保证断焊长度和间距一致。 |
13 | U型连通密封式水位计安装于罐体后封头上合适位置,保证上下连接口密封可靠。液位计固定应牢固。罐体前封头下部加装低液位报警装置。 |
14 | 应采用等离子切割或剪板手段下料,不允采用火焰切割下料板料,否则将毛边打磨光滑。焊接后对焊缝及热影响区产生的飞溅进行打磨处理。 |
15 | 管路装配完后焊接件全部拆下喷彩锌,保证喷锌质量。罐内应喷砂除锈后等级检验合格进行防腐处理。罐外部喷双组分灰色底漆,罐座及其以下部件喷黑漆(包括后平台下部、泥瓦等),不得漏喷漆。 |
16 | 发电机组罩侧面散热窗用钢网或百页窗形式。 |
3、水泵参数及专用性能要求
品牌 | 亿丰 | 型号 | 80QZF-60/90N |
流量(L/min) | 1000 | 扬程(m) | 90 |
转速(r/min) | 1180 | 功率(Kw) | 22.5 |
雾炮总成
产品型号 分项说明 | LM-120 100米 |
风扇电机功率(KW) | 55 |
驱动水泵功率(KW) | 15 |
耗水量(m³/h) | 14立方 |
上下喷洒角度范围 | -10°— 45° |
左右喷洒角度范围 | 0°— 360° |
电源配置(380V 50Hz) | 380V 50Hz |
噪音等级(20mt) | ca.63 dB(20mt) |
喷嘴数量(个) | 80(双喷圈) |
水雾细度(微米) | 10~150(微米) |
水过滤精度(微米/目) | 250/60 |
远程遥控距离(米 | 300 |
发电机组(KW) | 150KW柴油 |
操作环境温度 | 0°~55 |
重量(KG) | 1650 |
长*宽*高(毫米) | 2000×1500×2600 |
是否可提供定制运用 | 是 |
4、整车结构性能要求
4.1整车满载后保证整车轴荷分布要合理;
4.2罐体后部加装操作平台,长度根据整车总长确定;
4.3所装取力器传动速比应保证水泵在额定工作转速时发动机处于经济转速范围;
4.4侧后防护应符合国家标准GB11567.1《汽车和挂车侧面防护要求》和GB11567.2《汽车和挂车后
下部防护要求》;
4.5按照国家标准要求加装侧标志灯和后示廓灯;
4.6防护栏和挡泥板与其它构件应采用可拆式连接;
4.7备胎架安装在车辆后下部;
4.8预留安装尾部标志板的位置。
5、随车文件及工具附件要求
5.1、随车技术文件
文 件 名 称 | 份 数 |
原底盘说明书及保修卡 | 1 |
原底盘合格证书 | 1 |
车辆一致性证书 | 1 |
5.2、易损件明细
序号 | 名称 | 单位 | 数 量 | 材料 |
1 | 阀门垫片 | 套 | 1 | |
2 | 罐口密封圈 | 个 | 1 |
5.3、随车工具明细
序号 | 工 具 名 称 | 单 位 | 数 量 | 备 注 |
1 | 原底盘随车工具(附明细) | 套 | 1 | 带备胎升降器配套的工具(便于备胎升降)和三角警示牌 |
2 | 灭火器 | 个 | 0 |
5.4、其它辅件明细
序号 | 随 车 附 件 | 规 格 | 数 量 | 备 注 |
1 | 输水胶管DN65 | L=3000mm | 2 | 带阴端快速接头 |
2 | 消防水带 | 6米 | 1 | 带接头 |
3 | 胶管箱门锁钥匙 | 各2 |
6、涂装方案
6.1、罐体及管路涂装前进行喷砂等手段处理达到要求(重要涂装面应达到Sa2.5级,其它涂装面需达到Sa2级)后进行涂装,无漏喷等现象。
6.2、涂装时将未涂件外表包好,不得雾漆,若产生雾漆,必须及时清洗干净。
6.3、乙方负责按甲方《外协件检验作业指导书》要求喷涂底漆、面漆,和套彩条、贴标识由乙方按刻板图进行。
